CFRTP/TCP 복합 파이프 생산 라인

권선 재료를 선택하려면?

컴라이즈 공장의 내구성이 뛰어난 CFRTP/TCP 복합 파이프 생산 라인은 유리 섬유, 현무암 섬유, 아라미드 섬유, PET 및 스틸 코드를 포함한 다양한 유형의 강화 프리프레그 테이프를 지원하여 고성능 CFRTP 및 TCP 복합 파이프를 제조합니다. 해외 바이어들이 쉽게 입출력 비율을 계산할 수 있도록, 참고용으로 완전한 원자재 단가 데이터를 제공합니다. 다양한 재료 옵션과 투명한 비용 세부 정보를 통해 이 생산 라인은 전 세계 복합 파이프 제조 프로젝트에 대한 다양한 생산 수요와 예산 계획에 완벽하게 적응합니다.

내부 레이어 소재를 선택하시겠습니까?

당사의 CFRTP/TCP 복합 파이프 생산 라인은 PERT, PE 및 PVDF와 같은 주류 내부 파이프 재료를 사용합니다. 우리는 파이프 용도 및 온도 저항 표준에 따라 원료를 엄격하게 선택합니다. 60°C 파이프는 이중층 HDPE를 채택합니다. 82°C 파이프는 PERT-II를 내부 레이어로, 연속 섬유 PE 프리텐셔닝 테이프를 보강재로, HDPE를 외부 레이어로 사용합니다. 110°C 고온 파이프는 내부 ​​레이어에 PVDF를 사용하고, 장기적으로 안정적인 작동을 위해 동일한 강화 및 외부 레이어와 일치합니다.

표준 크기는 무엇입니까?

당사의 CFRTP/TCP 복합 파이프 생산 라인은 DN50(dn50), DN65(dn63), DN80(dn75/dn90), DN100(dn110), DN150(dn160), DN200(dn200) 및 DN250(dn250) 등 다양한 국제 표준 파이프 직경을 갖추고 있습니다. 모든 사양은 글로벌 산업 표준을 준수하며 표준 파이프 피팅과 일치합니다. 이러한 넓은 직경 범위 덕분에 이 장비는 다양한 지역의 도시, 화학, 석유 및 가스 파이프라인 프로젝트에 이상적입니다.

압력 수준 요구 사항에 따라 권선 장치를 구성하는 방법은 무엇입니까?

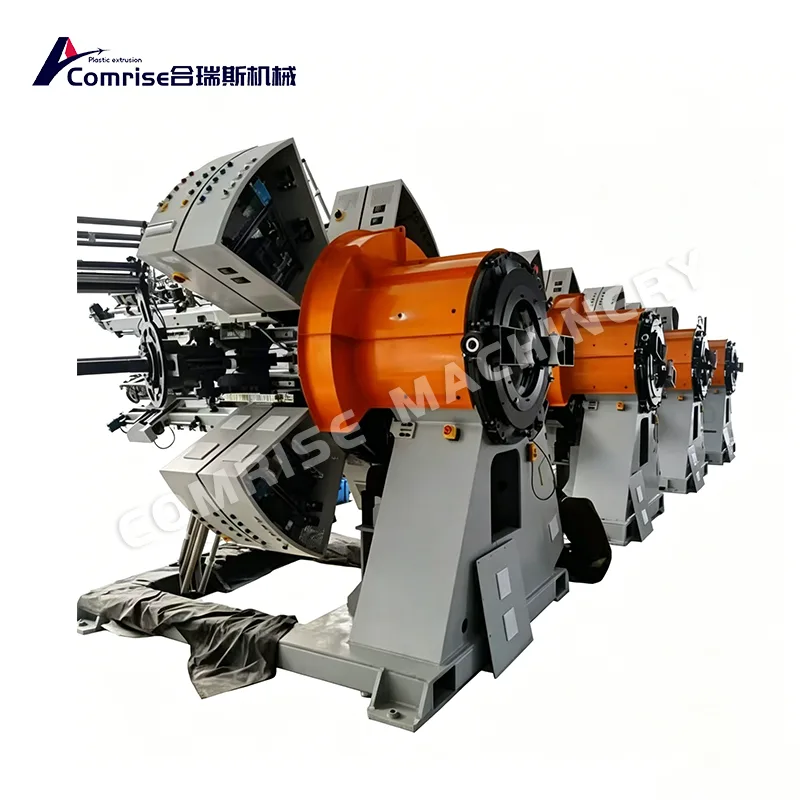

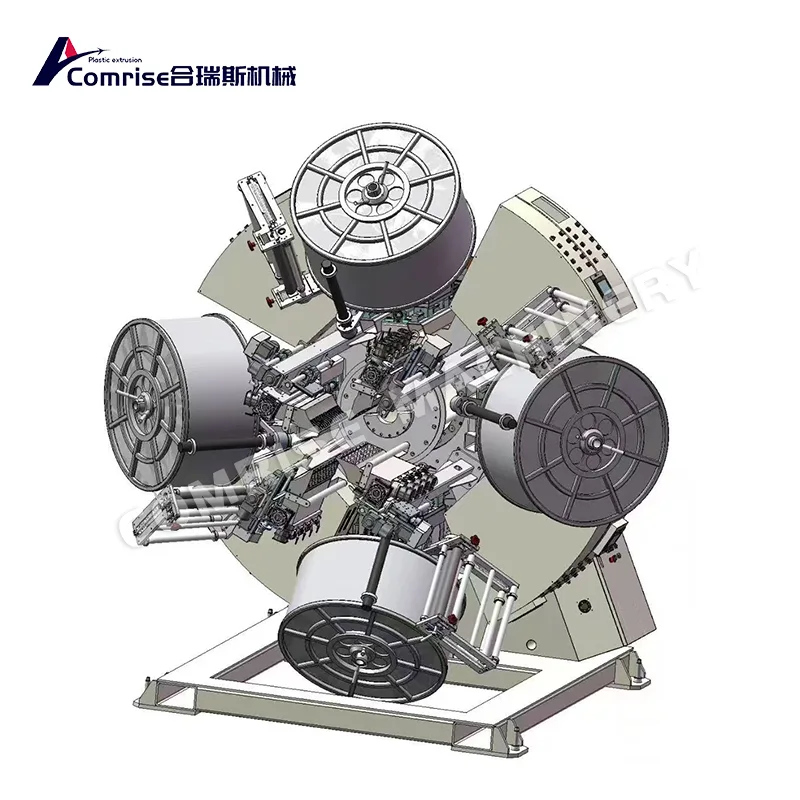

다양한 압력 등급 요구 사항을 충족하기 위해 당사의 CFRTP/TCP 복합 파이프 생산 라인은 2~10세트의 유리 섬유 테이프 와인딩 기계로 구성할 수 있으며 각 기계는 2개의 와인딩 레이어를 완성할 수 있습니다. 이 유연한 구성은 파이프 압력 저항을 정확하게 조정하여 맞춤형 표준을 충족합니다. 모든 종류의 고압 파이프라인 프로젝트에 대해 CFRTP/TCP 복합 파이프 생산 라인의 조정 가능한 와인딩 시스템은 글로벌 제조업체의 안정적인 파이프 품질, 높은 생산 효율성 및 낮은 운영 비용을 보장합니다.

고객의 일반적인 질문과 답변:

Q: 귀하의 기계에서는 어떤 파이프 크기를 생산할 수 있습니까?

A: 2인치부터 10인치까지의 파이프를 생산할 수 있습니다.

Q: 본 시스템은 접착식 RTP 라인과 비접착식 RTP 라인을 모두 생산할 수 있나요?

A: 네, 두 가지 유형을 모두 지원합니다.

Q: 각 파이프 크기에 대해 어떤 압력 등급을 얻을 수 있습니까?

A: 압력 등급은 2MPa에서 최대 10MPa까지 완전히 맞춤화됩니다. 와인딩 기계가 많을수록 더 많은 보강층이 생성되므로 와인딩 장치를 추가하여 압력 저항을 높일 수 있습니다.

Q: 도달할 수 있는 최대 온도는 얼마입니까?

A: 최대 작동 온도는 특정 용도에 따라 다릅니다.

Q: 파이프 크기별 실제 생산 속도는 얼마나 됩니까?

A: 2인치 파이프: 1.2~1.5m/분; 10인치 파이프: 0.6~0.8m/분.

Q: 사이즈별 연간 생산능력은 얼마나 됩니까?

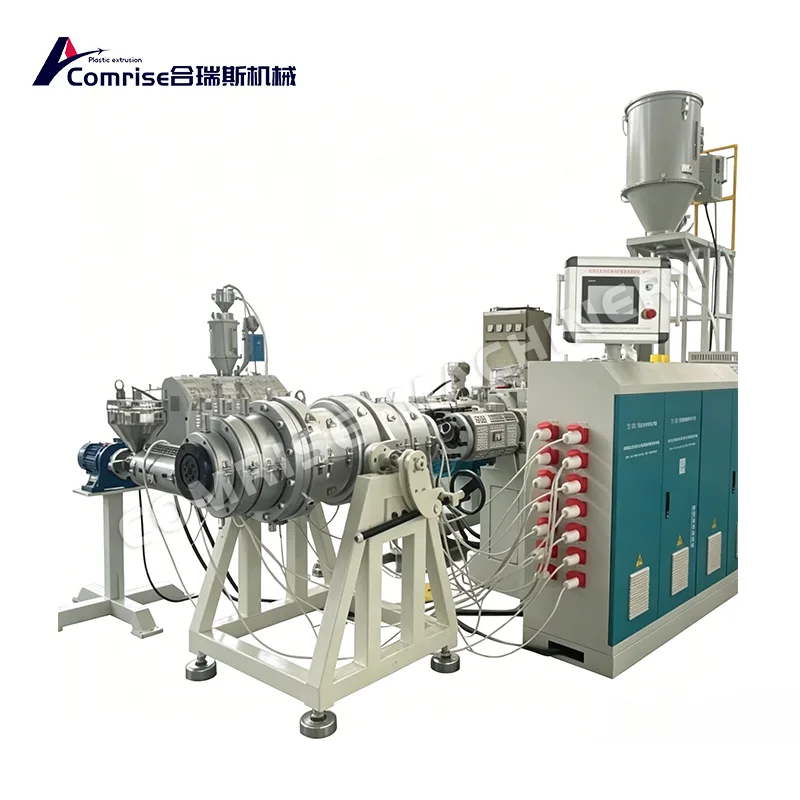

A: 생산능력은 시간당 600kg의 압출량을 기준으로 산정됩니다.

Q: 동일한 기계로 HDPE, PEX, PA, PVDF 등 다양한 RTP 유형을 생산할 수 있습니까?

A: 주로 강화 HDPE 파이프를 생산합니다. PEX는 작은 크기에 적용 가능하지만 PA 및 PVDF는 일반적으로 사용되지 않습니다.

Q: 서로 다른 재료를 전환하려면 무엇이 필요합니까?

A: 파이프는 내부 ​​열가소성 층(PE80, PE100 등), 중간 아라미드 또는 유리 섬유 강화 층 및 외부 노화 방지 HDPE 층의 3층 구조를 채택합니다. 이 파이프는 유연성이 뛰어나고 내압성이 뛰어나 -42°C ~ 65°C에서 석유, 천연가스 및 화학물질 전달에 사용됩니다.

Q: 귀하의 장비는 API 15S, ISO 등 어떤 표준을 준수합니까?

A: 당사 제품은 API 15S 및 ISO 표준을 모두 충족합니다.

Q: 어떤 품질 관리 시스템이 기계에 통합되어 있습니까?

A: 전용 내장 QC 시스템이 없습니다.

Q: 기계의 자동화 수준은 무엇입니까?

A: 완전 자동입니다.

Q: 설치에 필요한 공장 공간은 얼마나 됩니까?

A: 압력 등급과 와인딩 기계의 수에 따라 다릅니다. 2대의 와인딩 머신이 있는 라인에는 길이 60~80m의 작업장이 필요합니다. 8대의 와인딩 머신을 갖춘 라인에는 140~160미터가 필요합니다. 확인 후 자세한 기계 레이아웃을 제공할 수 있습니다.
